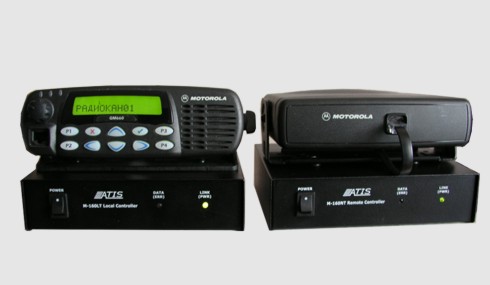

Локальный и удаленный полукомплекты системы дистанционного управления М-160, с панелью управления и приемопередающим блоком радиостанции MOTOROLA GM660



Описание

Цифровая система АТИС М-160 предназначена для дистанционного управления радиостанциями фирмы Motorola серии GM140/160/340/360/380/640/660/1280. Используя комплект Motorola Remote Kit локальный и удаленный контроллеры системы позволяют организовать рабочее место оператора на расстоянии до 4-6км без регенератора, а с применением регенераторов 8км и более.
На рабочем месте оператора устанавливается панель управления радиостанции и локальный полукомплект системы - контроллер М-160LT, служащий для приема/передачи сигналов панели управления. В месте расположения радиостанции устанавливается удаленный полукомплект системы - контроллер М-160NT, служащий для приема/передачи сигналов управления радиостанции. Связь между локальным и удаленным контроллерами системы осуществляется по выделенной 2-х проводной физической линии.

Систему целесообразно использовать в следующих случаях:

  • Антенная система и радиостанция располагается на высотной точке имеющей значительное удаление от помещения оператора.
  • Уменьшение длины фидера - радиостанция размещается в термоконтейнере на антенной опоре, а помещение оператора может располагаться на расстоянии до 6км.

Особенности

Применение цифровой системы дистанционного управления М-160 в отличие от предлагаемых на рынке "пультов дистанционного управления" имеет следующие преимущества:

  1. Сохранение всех функции и внешнего интерфейса радиостанции для оператора.
  2. Программирование радиостанции с рабочего места оператора.
  3. Использование для дистанционного управления 2-х проводной физической линии.
  4. Подключение, на удаленной стороне или на стороне оператора до 4-х внешних датчиков сигнализации и/или исполнительных устройств.

Назначение
Дистанционное управление радиостанциями
MOTOROLA серии GM

Особенности

Возможность удаленного программирования радиостанции
Сохранение всех функций радиостанции
2-х проводная выделенная линия

Максимальная длина линии для кабеля

  ТПП-0.4 - до 6 км
  TПП-0.5 - до 8 км
  МКС 4х4х1.2 - до 20-24 км

Модели радиостанций
Motorola GM-
140/160/340/360/380

Motorola GM-640/660/1280

Применение
МВД
Энергетика
МЧС






Схема организации дистанционного управления радиостанциями на базе системы АТИС М-160
  Руководство пользователя цифровой системы дистанционного управления АТИС М-160
M160-V400.pdf

  MOTOROLA Remote Mount Kit RLN4801/4802
RLN4801.pdf
  MOTOROLA Remote Mount Kit RLN4780
RLN4780.pdf
