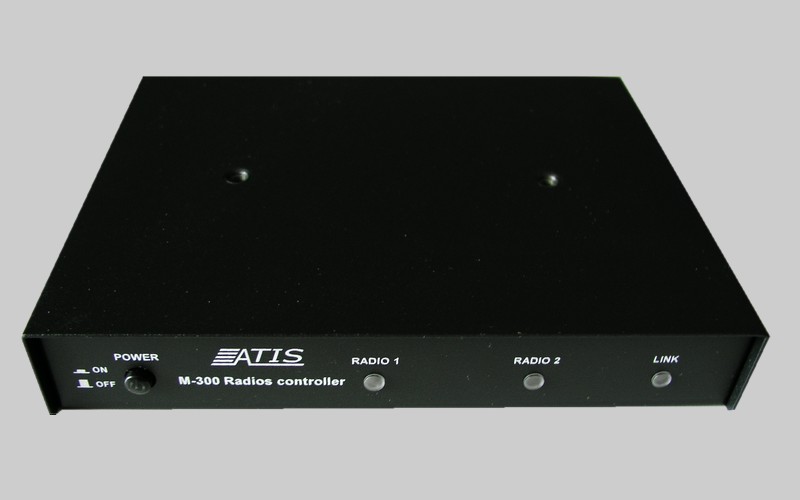

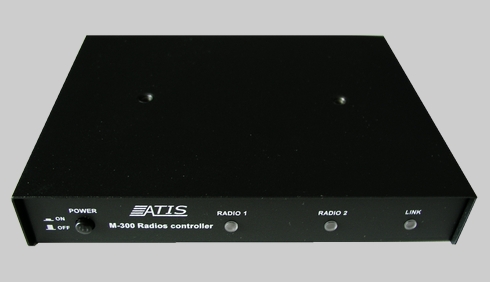

Контроллер М-300, предназначен для дистанционного управления радиостанцией (группой радиостанций) MOTOROLA серий GM, СМ, DM по корпоративной IP сети или сети Интернет. Контроллер имеет два независимых интерфейса для подключения радиостанций или аудио оборудования оператора и может работать в следующих режимах:
• управления радиостанцией;
• простое рабочее место оператора радиостанции.
Контроллер обеспечивает преобразование аудио сигналов и команд управления радиостанции в IP пакеты и передачу их по сети.



Технические характеристики контроллера М-300.

Параметры сетевого интерфейса

Разъем

RJ-45 LAN

Стандарт

10BASE-T(IEEE 802.3) / 100BASE-TX(IEEE 802.3u)

Поддерживаемые протоколы

IPv4, ARP, ICMP, DHCP, DNS, UDP, TCP

Автонастройки - автопереключения

Скорость передачи - 10/100 Мбит/с

Режим работы - дуплекс /полудуплекс

Автоопределение типа кабеля

Auto-MDI/MDI-X

Параметры интерфейса c радиостанцией

Речевой канал

ИКМ 768 кбит/с (48кГц  x  16бит), дуплекс

Полоса частот речевого канала

20 – 3600 Гц

Кодирование речевого канала

6.0; 7.2; 8.0; 11.0; 11.8; 15.0; 17,6, 18.2 кбит/с (Вокодер CELP),
64 кбит/с (А-Law/Mu-Law),
128кбит/с (без обработки 16 бит * 8 кГц)

Протокол передачи канала управления

TCP или UDP

Протокол передачи речевого канала RTP или UDP
Скорость передачи речевого канала от 8.1 кбит/с до 36.8 кбит/с (Вокодер CELP),
~ 86 кбит/с (64 кбит/с А-Law/Mu-Law),
~ 140 кбит/с (128 кбит/с без обработки)

Электропитание

Напряжение питания 9-18 В
Ток потребления
150 мА

Конструктивные параметры

Габаритные размеры 180,8х145х30 мм
Вес 0,73 кг

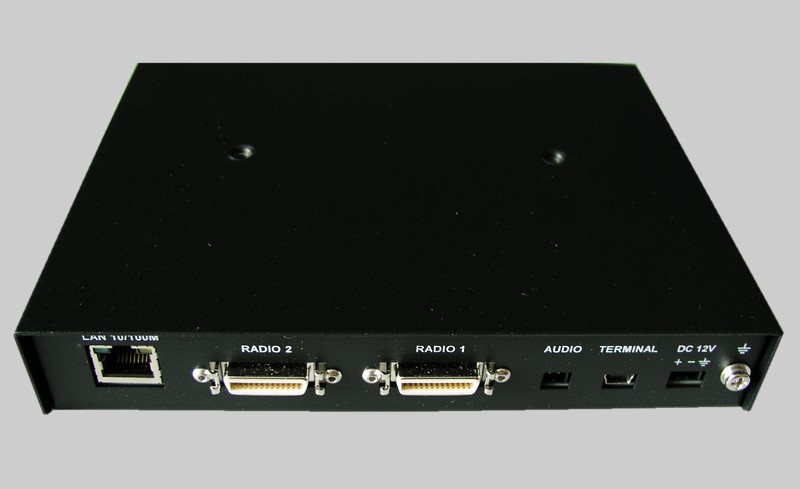

Тип разъёма «LAN 10/100М» Розетка RJ-45
Тип разъёмов «RADIO 1» и «RADIO 2» Розетка 3M™ Mini D Ribbon (MDR) 26 pos
Тип разъёма «AUDIO» Розетка PTSM 0,5/ 2-HH-2,5-SMD R32
Тип разъёма «TERMINAL Розетка mini USB B type
Тип разъёма «POWER» Розетка PTSM 0,5/ 3-HH-2,5-SMD R32

Условия эксплуатации

Температура окружающей среды От -40 гр.С до +85 гр.С
Относительная влажность воздуха До 85% (при t=30 гр.С)
Режим работы круглосуточный

Параметры контрольного терминала

Интерфейсный порт

USB Full Speed (12MBps), Device port

Программное обеспечение

Терминал контроллера M-300





Назначение

Дистанционное управление радиостанциями

Особенности

Работа через IP сеть и Интернет

Управление группой радиостанций

Построение распределенного ретранслятора

Модели радиостанций

Motorola DM-1400/1600/2600

Motorola DM-4400/4600

Motorola GM-140/160/340/360/380

Motorola GM-640/660/1280

Применение

МВД

Энергетика

МЧС



  Руководство пользователя контроллера М-300
M300-doc-3v6r0.pdf
  Программное обеспечение для управления контроллером М-300 (версия 3.6.0)
TM300-3v60.zip
