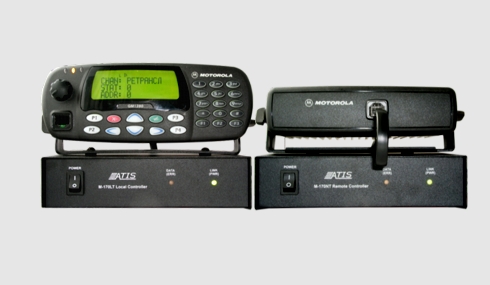

Локальный и удаленный полукомплекты системы дистанционного управления М-270, с панелью управления и приемопередающим блоком радиостанции MOTOROLA GM380

Описание

Система М-270, предназначена для дистанционного управления радиостанциями MOTOROLA по корпоративной IP-сети или сети Интернет, с использованием на рабочем месте оператора штатной панели управления от радиостанции MOTOROLA серии GM, оснащенной монтажным комплектом MOTOROLA RLN4801/4802/4780 (в соответствии с моделью радиостанции).

Контроллеры системы М-270 обеспечивают преобразование аудио сигналов и команд управления радиостанции в IP-пакеты и передачу их по IP-сети.



Технические характеристики системы М-270.

Параметры сетевого интерфейса

Разъем

RJ-45 LAN

Стандарт

10BASE-T(IEEE 802.3) / 100BASE-TX(IEEE 802.3u)

Поддерживаемые протоколы TCP/IP

UDP, TCP, RTP, ICMP, IPv4, ARP

Автонастройки - автопереключения

Скорость передачи - 10/100 Мбит/с

Режим работы - дуплекс /полудуплекс

Автоопределение типа кабеля

Auto-MDI/MDI-X

Параметры интерфейса c радиостанцией

Речевой канал

ИКМ 768 кбит/с (48кГц  x  16бит), дуплекс

Полоса частот речевого канала

20 – 3600 Гц

Кодирование речевого канала

6.0; 7.2; 8.0; 11.0; 11.8; 14.4; 17.6; 18,2кбит/с (Вокодер CELP), ИКМ 64кбит/с (А-Law,Mu-Law)

Протокол передачи

UDP

Параметры контрольного терминала

Интерфейсный порт

USB Full Speed (12MBps), Device port

Программное обеспечение

Терминал контроллеров M270

Электропитание

Напряжение питания

М-270NT, 10.5-18В постоянного тока
М-270LT, 85-265В переменного тока (50-60Гц)

Мощность, потребляемая

М-270NT, не более 2 Вт
М-270LT, не более 10 Вт

Условия эксплуатации

Температура окружающей среды

М-270NT - от -40 гр.С до +85 гр.С
М-270LT - от -20 гр.С до +80 гр.С

Относительная влажность воздуха

До 85% (при t=30 гр.С)

Режим работы

круглосуточный

Интерфейс пользователя

Функции панели управления радиостанции

Выполняются полностью

Удаленное программирование
радиостанции

Не поддерживается





Назначение

Дистанционное управление радиостанциями

Особенности

Работа через IP сеть и Интернет

Сохранение всех функций радиостанции

Управление группой радиостанций

Построение распределенного ретранслятора

Модели радиостанций

Motorola DM-1400/1600/2600

Motorola DM-4400/4600

Motorola GM-140/160/340/360/380

Motorola GM-640/660/1280

Применение

МВД

Энергетика

МЧС









  Руководство пользователя системы дистанционного управления М270, выпуска 2017г
  M270-2v20.pdf
  Руководство пользователя системы дистанционного управления М270, выпуска 2013г
M270A-5v00.pdf
  Программное обеспечение для управления контроллерами М270, выпуска 2013г
  Руководство пользователя системы дистанционного управления М270, выпуска 2009г
M270-3v0.pdf
Схема организации дистанционного управления радиостанциями на базе системы М-270
  Программное обеспечение для управления контроллерами М270, выпуска 2009г
M270Setup.zip
  MOTOROLA Remote Mount Kit RLN4801/4802
RLN4801.pdf
  MOTOROLA Remote Mount Kit RLN4780
RLN4780.pdf
