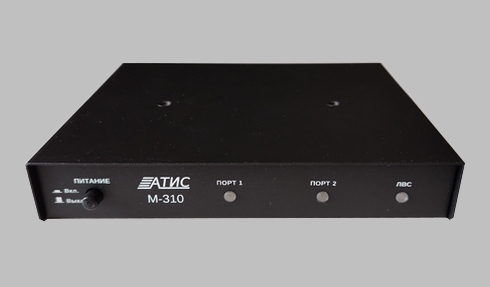

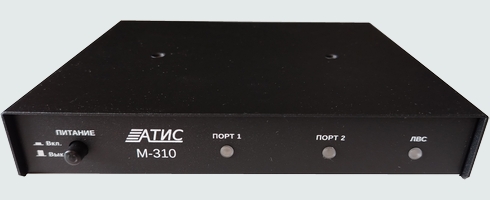

Контроллер М-310 разработан для замены контроллера М-300 и предназначен для дистанционного управления радиостанциями (группой радиостанций) по корпоративной IP сети или сети Интернет. Контроллер поддерживает работу с радиостанциями MOTOROLA серий GM, СМ, DM и HYTERA серий MD, HM и с радиостанциями других производителей имеющих интерфейс для внешнего управления логическими сигналами.

Контроллер имеет два независимых интерфейса для подключения радиостанций или аудио оборудования оператора и может работать в следующих режимах:
• дистанционное управления радиостанцией;
• трансляция аудио сигналов;
• простое рабочее место оператора радиостанции;
• распределенного ретранлсятора.


Контроллер обеспечивает преобразование аудио сигналов и команд управления радиостанции в IP пакеты и передачу их по сети.

Технические характеристики контроллера.

Параметры сетевого интерфейса

Разъем

RJ-45 LAN

Стандарт

10BASE-T(IEEE 802.3) / 100BASE-TX(IEEE 802.3u)

Поддерживаемые протоколы

IPv4, ARP, ICMP, DHCP, DNS, UDP, TCP, RTP

Автонастройки - автопереключения

Скорость передачи - 10/100 Мбит/с

Режим работы - дуплекс /полудуплекс

Автоопределение типа кабеля

Auto-MDI/MDI-X

Параметры интерфейса c радиостанцией

Речевой канал

ИКМ 768 кбит/с (48кГц  x  16бит), дуплекс

Полоса частот речевого канала

20 – 3600 Гц

Кодирование речевого канала

64 кбит/с (G.711 А-Law/Mu-Law),
128кбит/с (без обработки 16 бит * 8 кГц)

Протокол передачи канала управления

TCP или UDP

Протокол передачи речевого канала RTP или UDP
Скорость передачи речевого канала ~ 86 кбит/с (64 кбит/с А-Law/Mu-Law),
~ 140 кбит/с (128 кбит/с без обработки)

Электропитание

Напряжение питания 9-18 В
Ток потребления
100 мА

Конструктивные параметры

Габаритные размеры 180,8х145х30 мм
Вес 0,73 кг

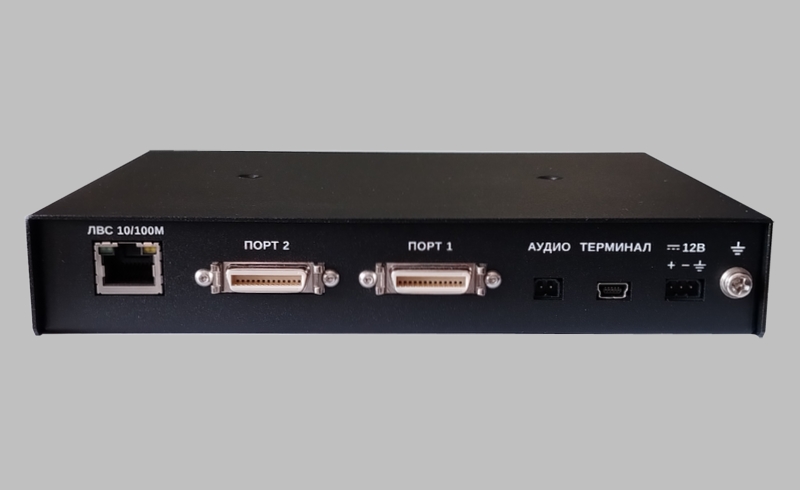

Тип разъёма «ЛВС 10/100М» Розетка RJ-45
Тип разъёмов «ПОРТ 1» и «ПОРТ 2» Розетка 3M™ Mini D Ribbon (MDR) 26 pos
Тип разъёма «АУДИО» Розетка PTSM 0,5/ 2-HH-2,5-SMD R32
Тип разъёма «ТЕРМИНАЛ» Розетка mini USB B type
Тип разъёма «12 В» Розетка PTSM 0,5/ 3-HH-2,5-SMD R32

Условия эксплуатации

Температура окружающей среды От -40 гр.С до +85 гр.С
Относительная влажность воздуха До 85% (при t=30 гр.С)
Режим работы круглосуточный

Параметры контрольного терминала

Интерфейсный порт

USB Full Speed (12MBps), Device port

Программное обеспечение

Терминал контроллера M-310





Назначение

Дистанционное управление радиостанциями

Особенности

Работа через IP сеть и Интернет

Управление группой радиостанций

Построение распределенного ретранслятора

Трансляция аудио сигналов по IP сети

Модели радиостанций

Motorola DM-1400/1600/2600

Motorola DM-4400/4600

Motorola GM-140/160/340/360/380

Motorola GM-640/660/1280

HYTERA MD-785, HM-785

Радиостанции других производителей имеющих интерфейс для внешнего управления логическими сигналами.

Применение

МВД

Энергетика

МЧС



  Руководство пользователя контроллера М-310
M310-doc-1v00.pdf
  Программное обеспечение для управления контроллером М-310 (версия 1.0.0)
TM310-1v00.zip
