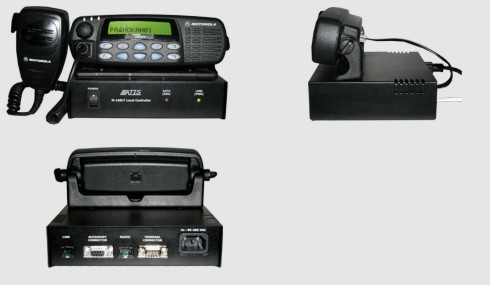

Локальный контроллер системы дистанционного управления М-160LT

(в сборе с панелью управления радиостанцией)



Описание

Контроллер М-160LT является локальным полукомплектом системы дистанционного управления М-160, устанавливаемым на рабочем месте оператора радиостанции. Контроллер обеспечивает прием/передачу и формирование сигналов для панели управления радиостанций MOTOROLA серии GM. Для подключения панели управления к контроллеру и крепления ее в кронтштейне, она оснащается переходной панелью из монтажного комплекта MOTOROLA Remote Mount Kit RLNxxxx:

  • RLN4801 - MOTOROLA GM140/340/640
  • RLN4802 - MOTOROLA GM160/360/660
  • RLN4780 - MOTOROLA GM380/1280

Панель управления радиостанции может закрепляться в кронштейне на верхней крышке контроллера или устанавливаться отдельно. Максимальная длина соединительного кабеля между контроллером и панелью не должна превышать 7м.

Контроллер может устанавливаться на резиновые ножки, либо с помощью кронштейнов крепления из комплекта, закрепляться на вертикальной или горизонтальной поверхности.

Возможна поставка модицикаций контроллера с напряжением питания отличным от 220/110В и расширенным рабочим температурным диапазоном до -40 град. С.



Назначение
Прием и формирование сигналов панели управления радиостанций MOTOROLA серии GM

Особенности
Возможность удаленного программирования радиостанции
Сохранение всех функций радиостанции

2-х проводная выделенная линия

Максимальная длина линии для кабеля

  ТПП-0.4 - до 6 км
  TПП-0.5 - до 8 км
  МКС 4х4х1.2 - до 20-24 км

Модели радиостанций
Motorola GM-
140/160/340/360/380

Motorola GM-640/660/1280

Применение
МВД
Энергетика
МЧС



  Руководство пользователя цифровой системы дистанционного управления М-160
M160-V400.pdf
