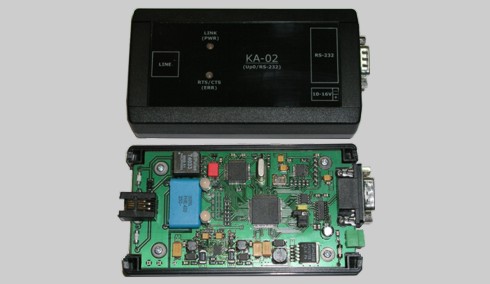

Канальный адаптер КА-02
Описание Канальный адаптер КА-02 предназначен для подключения контроллеров системы М-160 к обрудованию связи обеспечивающему передачу данных по интерфейсу RS-232 со скорость 115200 бит/с. Применение канальных адаптеров обеспечивает работу системы М160 через мультиплексорное и другое телекоммуникационное оборудование, что расширяет сферу применения системы М-160 и значительно увеличивает дальность работы.
|
Назначение
Подключение
контроллеров системы М-160 к аппаратуре передачи данных
Особенности
2-х
проводная выделенная линия связи
Максимальная
длина линии для кабеля
| ТПП-0.4 | - до 6 км | |
| TПП-0.5 | - до 8 км | |
| МКС 4х4х1.2 | - до 20-24 км |
Цифровой
интерфейс RS-232
Скорость
передачи данных по интерфейсу RS-232 - 115200 бит/с
Сохранение
всех функций системы М-160
Возможно
применение в качестве регенератора
|
Схема организации дистанционного управления радиостанциями на базе системы АТИС М-160 и канальных адаптеров КА-02 | |
| Руководство пользователя КА-02 | ||
|
 |
KA02-V100.pdf |
