Адаптер А - 300 (Производство прекращено)


ПРОДУКЦИЯ
Контроллер М-310
Контроллер М-300
СДУ M-270
СДУ M-170
СДУ M-160
Адаптеры

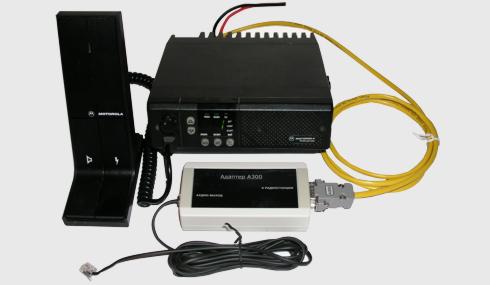

Адаптер А-300 с радиостанцией GM-300



Назначение

Адаптер А-300 предназначен для подключения радиостанций Motorola к аппаратуре записи переговоров. В зависимости от модификации адаптера может использоваться с радиостанциями.

GM-300/216/208

GM-350

CM-140/160 CM-140/160

GM-140/160/340/360/380

CM-140/160 DM-1400/1600/2600



Описание

Адаптер А-300 обеспечивает усиление и гальваническую развязку сигналов с выхода приемника (далее канал RX) и микрофона (далее канал MIC) радиостанции в сигнал с уровнем 0(+6) дБ в двух-проводной выделенной линии сопротивлением 600 Ом.
Функционально, адаптер имеет два независимых канала RX и MIC в составе:

1. Входной дифференциальными усилитель.
2. Схема включения канала, с управлением либо от внешних логических сигналов с любой полярностью, либо по наличию сигнала в канале.
3. Буферный усилитель с выходным согласующим трансформатором (600 Ом).



Комплект поставки
Адаптер А-300 - 1 шт.
Интерфейсный кабель к р/ ст. (2м) - 1 шт.
Шнур телефонный RJ11 - RJ11 (2м) - 1 шт.
Руководство пользователя - 1 шт.

Назначение
Подключение радиостанций Motorola к аппаратуре записи переговоров
Особенности
Ток потребления не более 25мА
Сохранение всех функций радиостанции
Трансформаторный выход 600 Ом
Модели радиостанций

Motorola GM-300/216/208
Motorola GM-350
Motorola CM-140/160
Motorola GM-340/360
Motorola DM-1400/1600/2600
Руководство пользователя адаптера A300 к радиостанции GM300/M208/M216
Руководство пользователя адаптера A300 к радиостанции GM350.
Руководство пользователя адаптера A300 к радиостанции CM140/CM160.
Руководство пользователя адаптера A300 к радиостанции GM340/GM360.
Руководство пользователя адаптера A300 к радиостанции DM1400/DM1600/DM2600.
A300е-DM1600.pdf
