Адаптер А - 1280 (Производство прекращено)

ПРОДУКЦИЯ
Контроллер М-310
Контроллер М-300
СДУ M-270
СДУ M-170
СДУ M-160
Адаптеры
A-1280

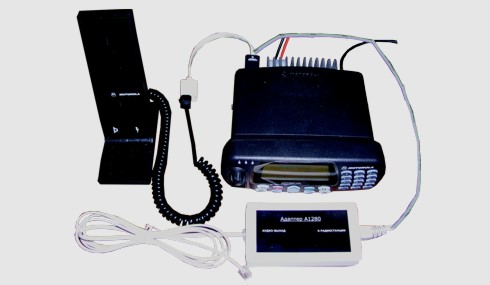

Адаптер А1280 с радиостанцией GM-1280

(Вариант подключения микрофона к аксессуарному разъему).



Назначение

Адаптер А-1280 предназначен для подключения радиостанций Motorola серий GM-640/660/1280 к аппаратуре записи переговоров.



Описание

Адаптер А-1280 обеспечивает усиление и гальваническую развязку сигналов с выхода приемника (далее канал RX) и микрофона (далее канал MIC) радиостанции в сигнал с уровнем 0(+6) дБ в двух-проводной выделенной линии сопротивлением 600 Ом.
Функционально, адаптер имеет два независимых канала RX и MIC в составе:

1. Входной дифференциальными усилитель.
2. Схема включения канала, с управлением либо от внешних логических сигналов с любой полярностью, либо по наличию сигнала в канале.
3. Подключаемый компандер в канале MIC и экспандер в канале RX.
4. Буферный усилитель с выходным согласующим трансформатором (600 Ом).



Комплект поставки
Адаптер А-1280 - 1 шт.
Интерфейсный кабель к р/ ст. (2м) - 1 шт.
Шнур телефонный RJ11 - RJ11 (2м) - 1 шт.
Руководство пользователя - 1 шт.

Назначение
Подключение радиостанций GM-640/660/1280 к аппаратуре записи переговоров

Особенности
Ток потребления не более 25мА
Сохранение всех функций радиостанции
Трансформаторный выход 600 Ом

Модели радиостанций
Motorola GM-640/660/1280



  Руководство пользователя адаптера А1280
A-1280.pdf
