Адаптер А - 343 (Производство прекращено)


ПРОДУКЦИЯ
ЦСДУ M-270
ЦСДУ M-170
ЦСДУ M-160
Адаптеры

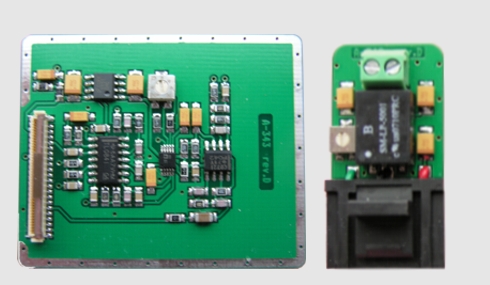

Адаптер А-343 и буферный усилитель А-342

Назначение

Адаптер А-343 предназначен для подключения радиостанций Motorola серий GM-340/360/380/640/660/1280 к аппаратуре записи переговоров.



Описание

Адаптер А-343 с помощью монтажного набора Motorola RLN4823 устанавливается внутри радиостанции на место платы расширения и обеспечивает передачу нормированных сигналов приемника и микрофона радиостанции на контакт аксессуарного разъема.

Для гальванической развязки аппаратуры записи переговоров и радиостанции к аксессуарному разъему подключается буферный усилитель A-342 с выходным согласующим трансформатором (600 Ом) и регулируемым коэффициентом усиления.

Уровень выходного сигнала регулируется от 50mV до 1.55V (+6дБ*).



Комплект поставки

Адаптер А-343 - 1 шт.

Буферный усилитель А-342 - 1 шт.

Набор для установки доп плат Motorola RLN4823 - 1 шт.

Заглушка аксессуарного разъема Motorola GLN7325 - 1 шт.

Руководство пользователя - 1 шт.



*0дБ = 0.775 V rms

Назначение
Подключение радиостанций

GM-140/160/340/360/380

GM- 640/660/1280 к аппаратуре записи переговоров

Особенности
Установка внутри радиостанции
Внешний буферный усилитель
Трансформаторный выход 600 Ом

Регулируемый уровень выходного сигнала

Модели радиостанций
Motorola GM-140/160/340/360/380

Motorola GM-640/660/1280



  Руководство пользователя адаптера А343
A-343.pdf
  Option Board Installation Kit RLN4823
RLN4823.pdf
