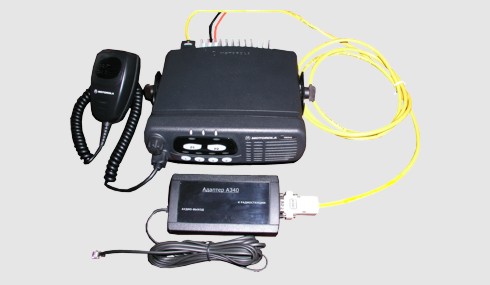

Адаптер А340 с радиостанцией GM-340

Назначение

Адаптер А-340 предназначен для подключения радиостанций Motorola серий GM-340/360/380/140/160 к аппаратуре записи переговоров.



Описание

Адаптер А-340 обеспечивает усиление и гальваническую развязку сигналов с выхода приемника (далее канал RX) и микрофона (далее канал MIC) радиостанции в сигнал с уровнем 0(+6) дБ в двух-проводной выделенной линии сопротивлением 600 Ом.
Функционально, адаптер имеет два независимых канала RX и MIC в составе:

1. Входной дифференциальными усилитель.
2. Схема включения канала, с управлением либо от внешних логических сигналов с любой полярностью, либо по наличию сигнала в канале.
3. Подключаемый компандер в канале MIC и экспандер в канале RX.
4. Буферный усилитель с выходным согласующим трансформатором (600 Ом).



Комплект поставки
Адаптер А-340 - 1 шт.
Интерфейсный кабель к р/ ст. (2м) - 1 шт.
Шнур телефонный RJ11 - RJ11 (2м) - 1 шт.
Руководство пользователя - 1 шт.

Назначение
Подключение радиостанций GM-340 к аппаратуре записи переговоров

Особенности
Ток потребления не более 25мА
Сохранение всех функций радиостанции
Трансформаторный выход 600 Ом

Модели радиостанций
Motorola GM-340/360/380/140/160



  Руководство пользователя адаптера А340
A-340.pdf
