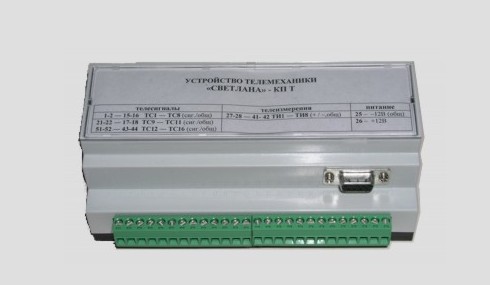

Контроллер Cветлана КП-Т



Назначение

Устройство телемеханики СВЕТЛАНА КП-Т предназначено для организации телемеханики с передачей данных по системам транковой радиосвязи протокола МРТ 1327. Устройство обеспечивает сбор различных видов информации о состоянии контролируемого объекта. Настройка программного обеспечения производится при помощи внешнего персонального компьютера перед установкой на объект или непосредственно на объекте.

Описание

Устройство работает совместно с транковыми радиостанциями с функцией передачи данных в протоколе MAP 27 (GM1200, GM1200E, GM1200 Databox и др.) .

Передача данных осуществляется по управляющему каналу, при этом каналы трафика остаются свободными.

Инициализация передачи данных осуществляется через программируемые пользователем интервалы времени, (от 20сек), или при изменении состояния любого датчика ТС.

Контроллер содержит:

  • 8 каналов ТИ
  • 24 канала ТС (с гальванической развязкой)
  • дополнительный порт расширения RS-485
  • Типы подключаемых датчиков:
  • ТС - типа "сухой контакт"
  • ТИ - 0...+5 мА (8 каналов), -5...+5 мА (4 канала)
  • Конструктив стандарта DIN 43800-1 для монтажа на DIN рейку по стандарту DIN EN 50 022

Назначение
Сбор информации ТС, ТИ с контролируемых объектов

Передача информации по сетям МРТ1327

Применение
Промышленность
Энергетика
Интеграция в существующие системы ТМ

Модели радиостанций
Motorola GM1200/1200Е/1280

Радиостанции других производителей с интерфейсом МАР 27

Интерфейсы
МАР27
RS-232
